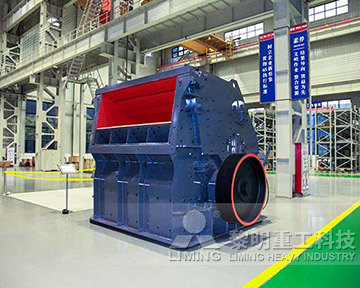

CI5X反擊式破碎機
CI5X系列反擊式破碎機符合客戶對高獲利、低成本、節能降耗的需求，能夠?qū)箟撼潭炔怀^300Mpa，表面水分不大于8%-10%的礦石、巖石進行粗碎、中碎、細碎破碎處理，是大處理量破碎生產線中粗碎和中碎的理想選擇。優化設計的漸開線破碎腔型，破碎效率高，成品粒形好，綜合性價比高，助客戶獲取可靠的獲利能力。
應用范圍：冶金、礦山、水泥、化工等工業部門，高速公路、水利工程、建筑工程等領域
物 料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、輝綠巖、煤矸石、石英石等
產品優勢
01 / 多功能全液壓操作系統、人機工程設計理論、創新設計的軸承座定位裝置等，使得易損件更換和操作維護簡單便捷，并降低了運行成本。
02 / 整機采用Ansys有限元計算機輔助設計，重量大幅降低，運輸安裝更便捷；準確匹配的驅動電機功率，將單位產品的成本控制在良好狀態。
03 / 優化設計的漸開線破碎腔型，破碎效率高，成品粒型好。
04 / 大轉動慣量的高精度重型轉子設計，配合數控機床整體制造工藝，轉子運行轉速大幅提升，處理能力顯著增加。
05 / 高耐磨材料板錘、反擊板，高強度品質良好鋼材，黎明知名品牌軸承等多方位的可靠性設計，產品始終處于連續可靠的運行狀態，且早期故障率降低。
工作原理
CI5X系列反擊破是一種利用沖擊能來破碎物料的破碎機械。工作時，電機帶動轉子高速旋轉，當物料進入板錘作用區時，受到板錘的高速沖擊而破碎，已破碎物料沿切線方向被拋向安裝在轉子上方的反擊板上再次破碎，然后又從反擊板上彈回到板錘作用區重新破碎。此過程重復進行，直到物料被破碎至所需粒度，由出料口排出為止。調整反擊架與轉子之間的間隙可達到改變物料粒度和物料形狀的目的。
技術參數
| 型號 |
轉子規格 （mm） |
進料口尺寸 （mm） |
進料粒度 （mm） |
生產能力 （t/h） |
功率 （Kw） |
外形尺寸 （mm） |
| CI5X1315 | 1300×1500 | 1540×930 | ≤600 | 250-350 | 250-315 | 2880×2755×2560 |
| CI5X1520 | 1500×2000 | 2040×520 | ≤700 | 400-600 | 400-500 | 2995×2790×3090 |
| CI5X1415 | 1400×1500 | 1540×1320 | ≤900 | 350-550 | 250-315 | 3390×3475×2790 |
| CI5X1620 | 1600×2000 | 2040×1630 | ≤1100 | 500-900 | 400-500 | 3485×3605×3720 |
| CI5X2023 | 2000×2300 | 2400×1920 | ≤1300 | 1200-2000 | 1000-1200 | 4890×4330×4765 |
